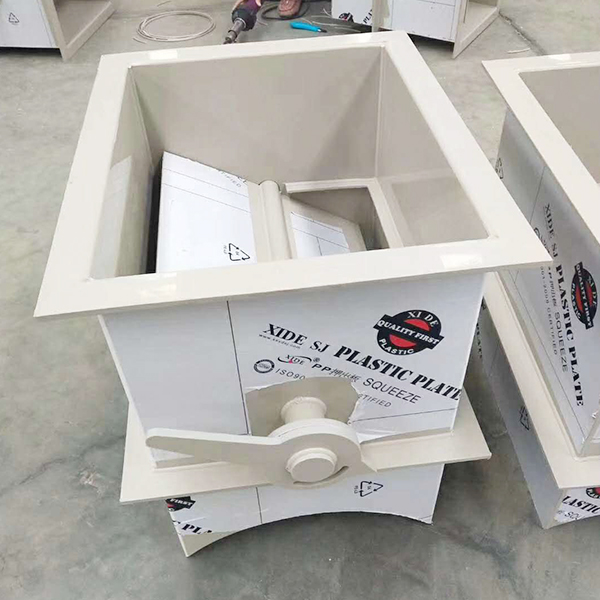

一、PP风阀的功能性特性

基于 PP 材质的固有属性，PP风阀在通风系统中展现出以下核心功能优势：

抗腐蚀与耐老化

在化工行业的酸性废气处理、食品加工的湿热环境或实验室通风场景中，金属风阀易因腐蚀出现锈迹、卡壳甚至断裂，而 PP风阀可长期耐受此类介质侵蚀。此外，PP 通过添加抗氧剂（如受阻酚类）、紫外线吸收剂（如苯并三唑类）等改性后，可显著延缓光氧老化，延长户外使用寿命至 5-8 年（未改性 PP 仅为 2-3 年）。

低噪音与减震性

PP 的弹性模量较低，具有一定吸震能力。当气流通过风阀时，PP 材质可吸收部分振动能量，降低因气流冲击产生的噪音（通常比金属风阀低 5-10dB）。这一特性使其在医疗洁净室、实验室、办公建筑等对噪音敏感的场所更具优势。

绝缘性与安全性

PP 是优异的电绝缘体，体积电阻率大于 10¹³Ω・cm，介电常数为 2.2-2.6（1MHz），适用于电子厂房、易燃易爆环境（如粉尘车间）的通风系统，可避免静电积聚引发的安全隐患。同时，PP 材料本身无毒（符合 FDA 食品接触标准），可用于食品加工、医药仓储等对卫生要求严格的场景。

密封性与气流控制

PP 风阀的叶片与阀体间可通过精密注塑形成光滑接触面，并搭配橡胶密封圈（如 EPDM）提升密封性能。在常压通风系统中，其泄漏率可控制在 1% 以下，满足一般工业与民用需求。对于变风量系统，PP 风阀的轻量化特性使其响应速度更快，可通过电动或气动执行器实现精准的风量调节。

二、材质基础：PP（聚丙烯）的核心特性

PP（聚丙烯）是一种半结晶性热塑性塑料，由丙烯单体聚合而成。其分子结构赋予了材料独特的性能组合，这也是 PP 风阀得以广泛应用的关键基础。

化学稳定性优异

PP 分子链中不含极性基团，因此对酸、碱、盐溶液及大部分有机溶剂（如酒精、油脂、洗涤剂等）具有显著抗性。在 pH 值 1-14 的范围内，PP 材质不易发生水解或氧化反应，这使其在化工、医药、食品加工等腐蚀性环境中表现出色。例如，在处理含氯离子的废气或潮湿酸性气体时，PP 风阀的寿命远高于金属材质（如铁、铝）。

轻量化与高比强度

PP 的密度仅为 0.9-0.91g/cm³，约为钢铁的 1/9、铝合金的 1/3，便于运输和安装。尽管重量轻，其拉伸强度可达 20-35MPa，弯曲模量约为 800-1500MPa，兼具刚性与韧性。这种 “轻质高强” 的特性使 PP 风阀适用于高空管道或需要频繁启闭的场景，降低机械负载的同时保证结构稳定性。

耐温性能适中

PP 的玻璃化转变温度约为 - 15℃，熔点在 160-175℃之间，长期使用温度通常为 - 10℃至 80℃（改性 PP 可提升至 100-120℃）。这一区间使其适用于常温至中温的通风系统，如空调送风、厂房换气等。但需注意：高于熔点时材料会软化变形，低于玻璃化温度则可能变脆，因此需避免在高低温环境中使用。

表面特性与加工性

PP 表面非极性、低表面能（约 29-30mN/m），导致其与极性材料（如金属、玻璃）的黏结性较差，但也使其具备自润滑性和低摩擦系数（0.01-0.15）。这一特性减少了风阀启闭时的阻力，降低能耗；同时，光滑表面不易黏附粉尘或液体，便于清洁维护。此外，PP 易于通过注塑、挤出等工艺成型，可定制化生产复杂结构（如多叶片、法兰连接等），降低加工成本。

三、改性技术拓展性能边界

通过材料改性，PP 风阀的性能可进一步优化：

玻纤增强（GF-PP）：添加 10%-30% 玻璃纤维后，拉伸强度提升至 40-60MPa，弯曲模量可达 2000-3000MPa，耐温性提高至 100-120℃，适用于中高温通风场景。

阻燃改性：加入溴系阻燃剂或氢氧化铝等填料，使 PP 达到 UL94 V-0 阻燃等级，满足消防通风系统要求。

抗静电改性：通过添加碳纳米管、导电炭黑等，将表面电阻率降至 10⁶-10⁹Ω，适用于易燃易爆环境。

四、局限性与应用场景适配

尽管 PP 风阀优势显著，但其性能边界需在选型时重点考量：

温度限制

未改性 PP 在高于 80℃的环境中易发生蠕变，导致叶片变形、启闭失灵。因此，高温场景（如锅炉排烟、烘干设备通风）需选用金属风阀（如不锈钢）或改性 PP（如玻纤增强 PP，耐温可达 120℃）。

机械强度瓶颈

PP 的抗冲击性能随温度降低而下降（-10℃时冲击强度约为常温的 50%），且长期承受高风压（如大于 2000Pa）可能导致阀体变形。因此，高压通风系统（如工业除尘、气力输送）更适合采用铝合金或碳钢风阀。

环境适应性边界

PP 对强氧化剂（如浓硫酸、浓硝酸）和部分有机溶剂（如苯、四氯化碳）耐受性较差，接触后可能发生溶胀或开裂。在涉及此类介质的场景中，需改用聚氯乙烯（PVC）、聚偏氟乙烯（PVDF）等材质。

五、选型与维护建议

场景匹配：优先用于常温、常压、腐蚀性或洁净环境，避免温度、高压或强溶剂介质。

性能验证：关注厂商提供的耐腐蚀测试报告（如酸碱浸泡试验）、耐温测试数据（如热变形温度 HDT）及密封性能检测结果。

维护要点：定期清理叶片积尘，避免硬物卡阻；长期停用前应保持阀门开启状态，防止密封圈老化变形。
